vSailorProject

[!NOTE|style:callout] 对于该教程而言，本人不会花过多的时间去说明该软件如何使用，而是建议你自己有更多的尝试。同时软件UI并不算好看，主要追求性能，同时不想在UI上浪费太多的时间。

1. 最新版本

发布软件 : vSailorProject

2. 代码完全开源

vSailorProjec : vSailorProject
开源协议 : 使用 GPL 开源协议，严禁用于商业用途

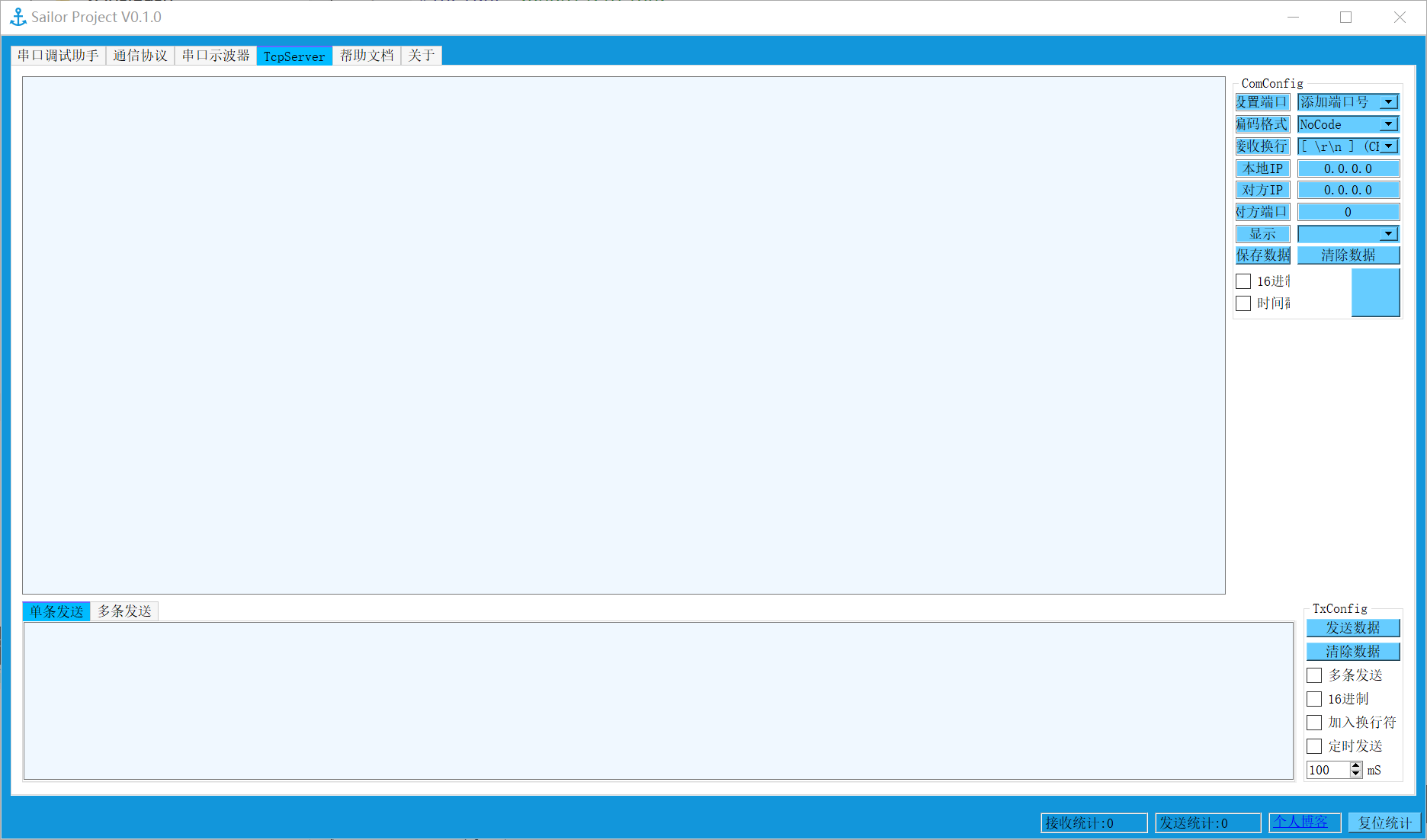

3. 软件截图

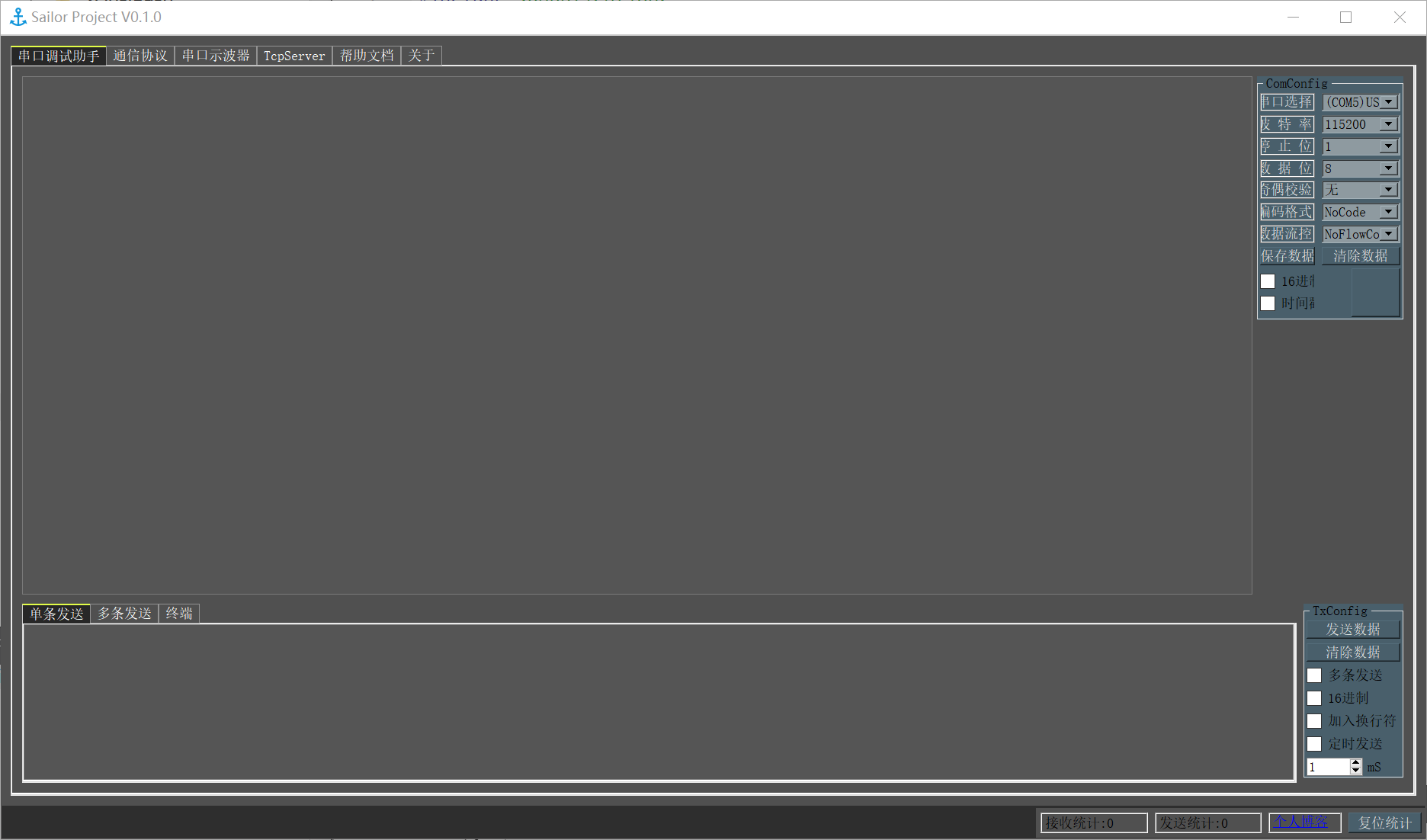

简约黑色主题

4. Sailor Project功能说明

4.1. 功能

4.2. 操作说明

[!NOTE|style:callout] 注意由于QT自带文本显示窗口加载大量数据后会造成软件卡顿，现解决方案为设定一个显示缓冲区，在有刷新数据阶段（即串口接收数据阶段），如果需要保持刷新状态（即实时显示接收得数据），则仅显示显示缓冲区的内容，你可以使用鼠标移动向上滚动条，停止数据刷新，同时当你向上移动滚动条到一定程度，便会开始加载所有数据，如果你想再次触发实时刷新数据状态，只需要将滚动条移动到最低端，并确保有数据接收。

[!important|style:callout] 由于保存数据为显示界面的数据，如果出于刷新状态，则无法保存所有数据，正确的做法是关闭串口后，将滚动条移动到最顶端，加载全部数据，然后保存窗口数据。

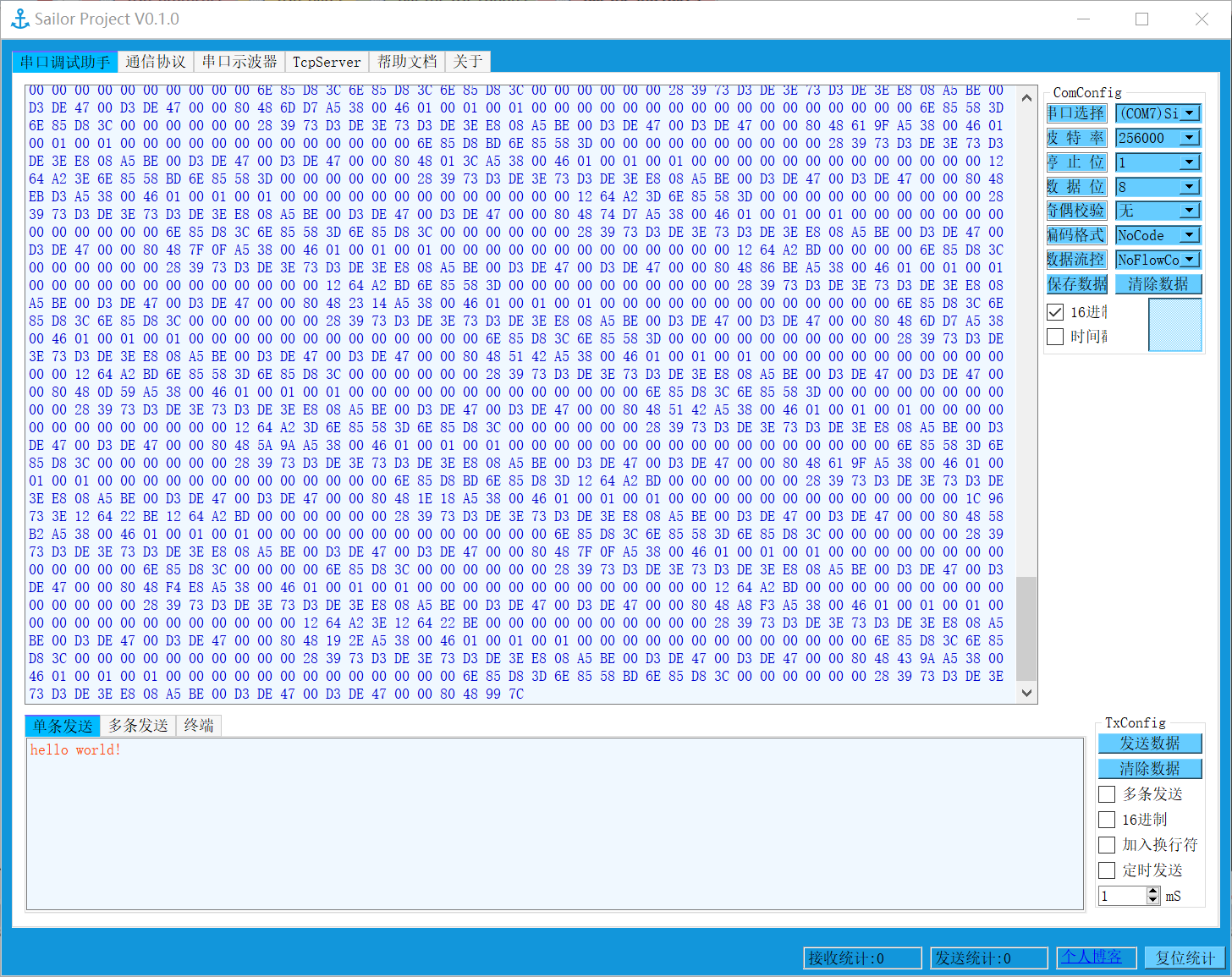

4.3. 串口调试助手功能

支持传统的串口调试助手的基本收发功能，同时可以刷新大量的数据而不卡顿
支持保存接收的数据
支持最大200条可编辑指令的设置，并用于多条发送
支持定时器发送
支持换行符替换时间戳功能
支持较多的中文编码格式
值得注意的是支持Linux简单的串口调试
支持加载csv表格数据到200条可编辑指令
支持部分窗口配置的保存和重启恢复（前提是你不会删除配置文件）
...

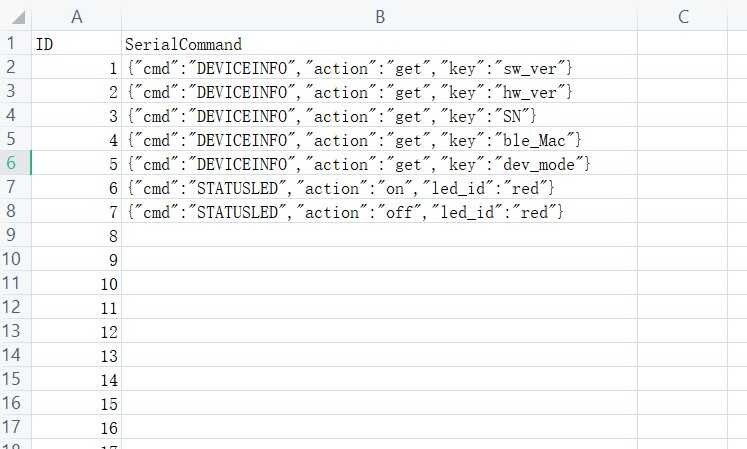

[!NOTE|style:callout] 基础功能的使用较为简单，此处需要特别注意的是依照表格导入命令词条的功能，具体的操作可以参考下面 TCPServer界面 操作，不同的是，csv表格中的指引不同，串口为 SerialCommand

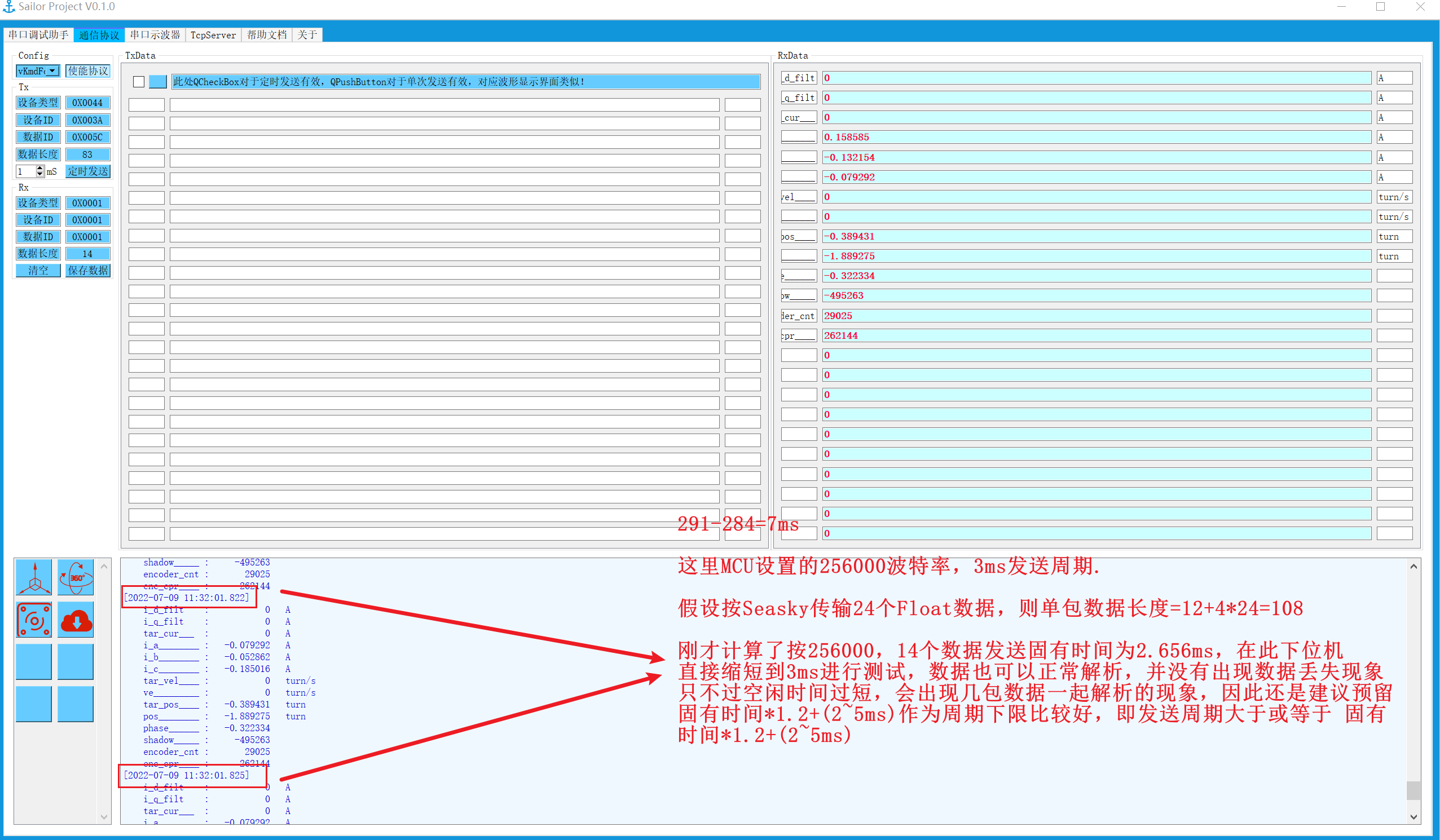

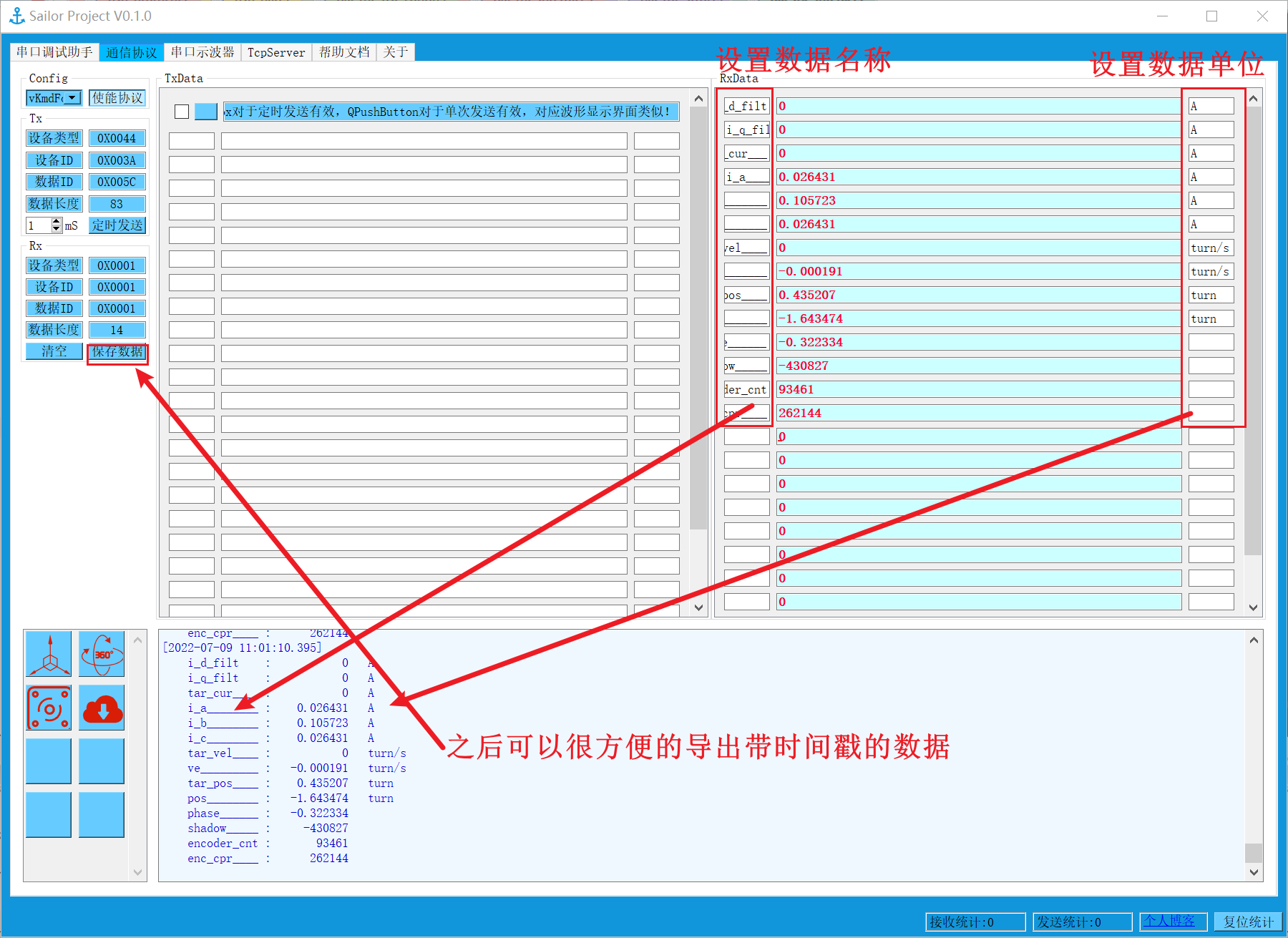

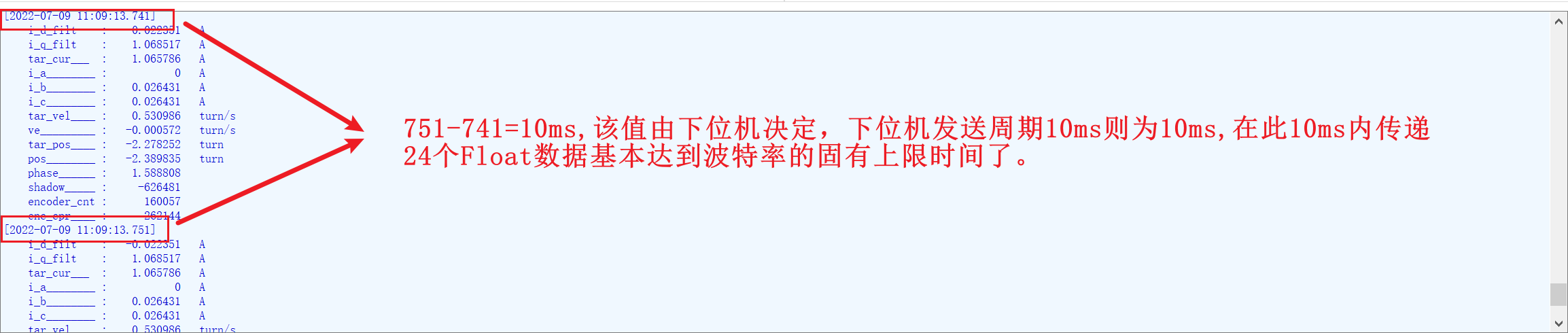

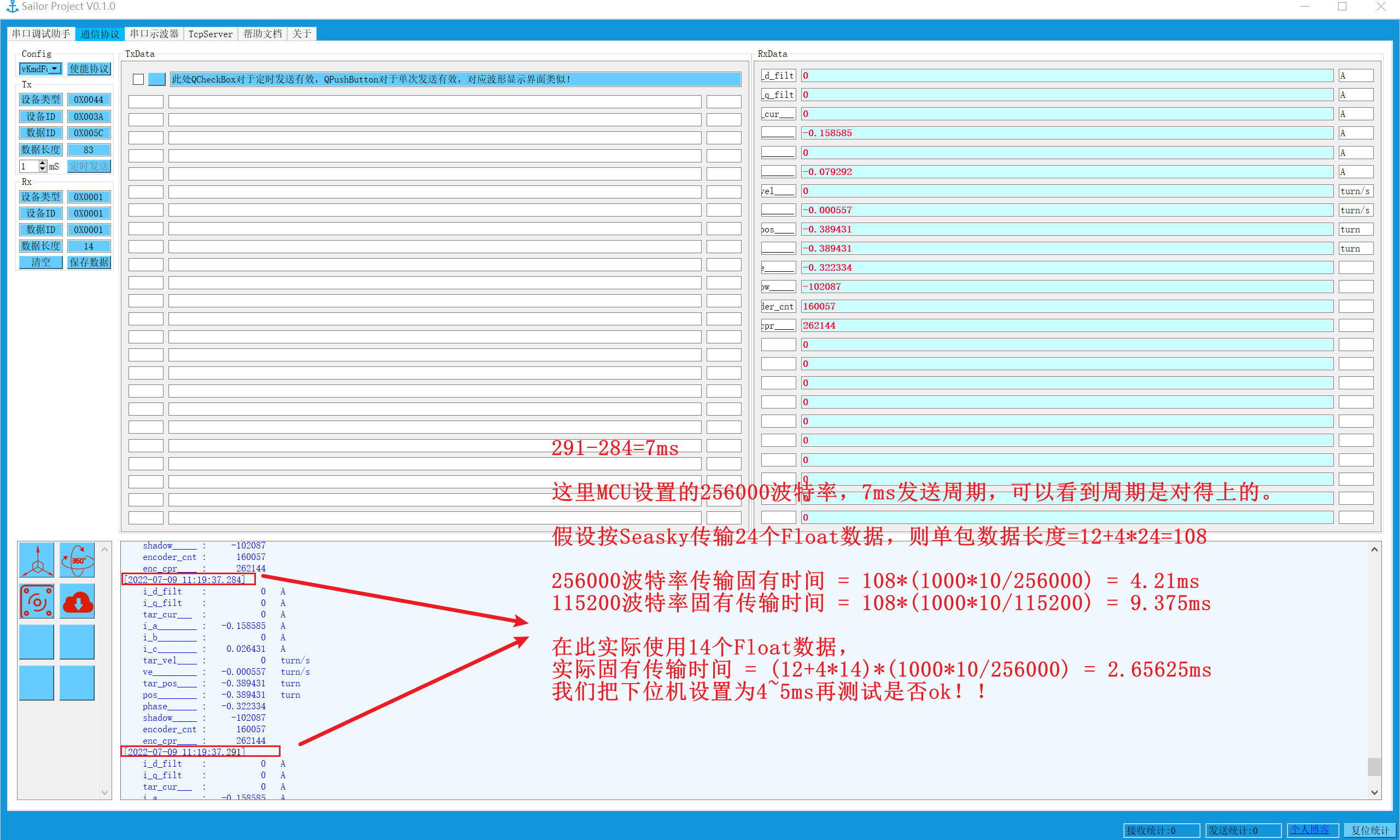

4.4. Seasky串口协议数据显示界面操作说明

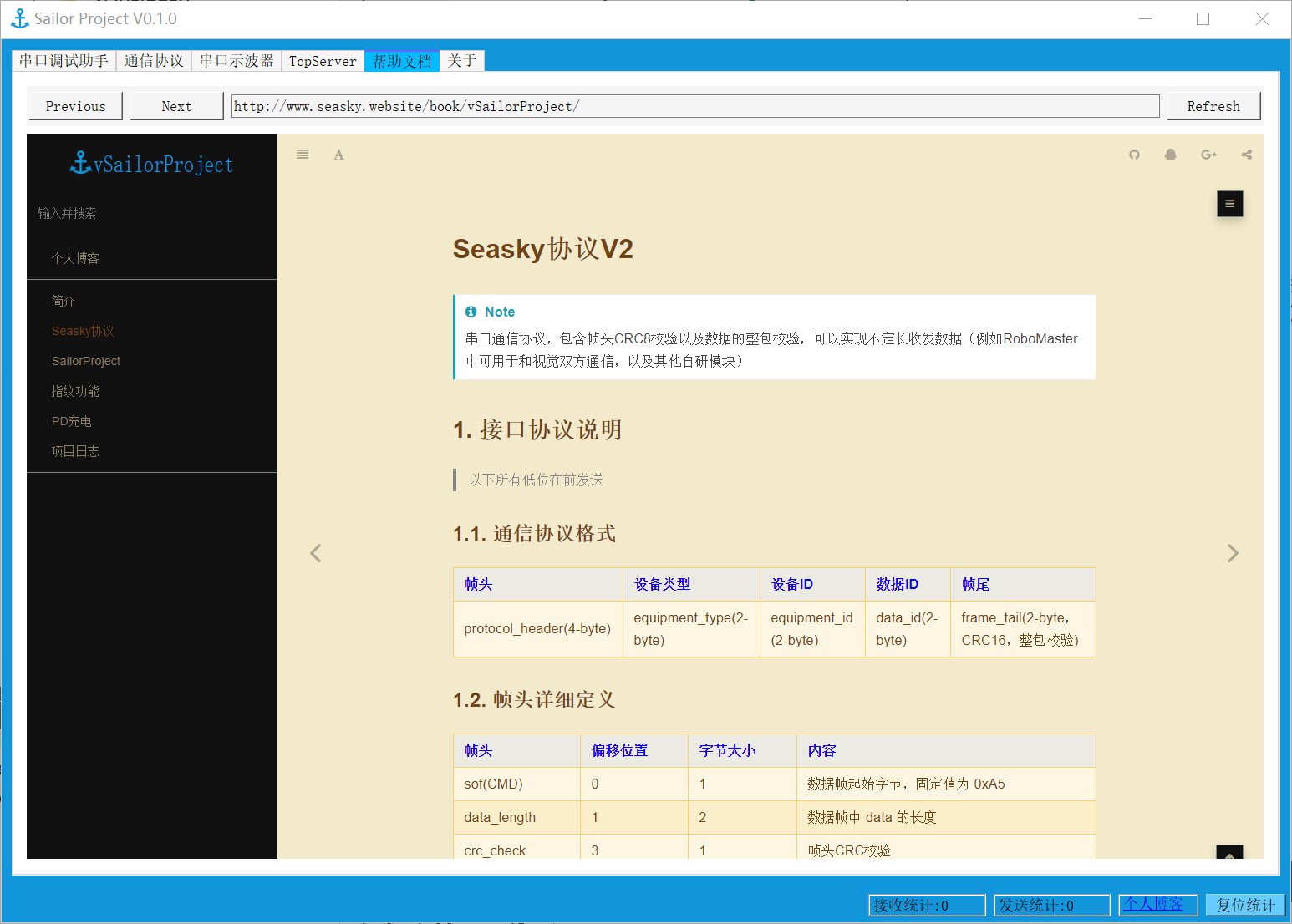

[!NOTE|style:callout] 为最大化提升效率，以及保证通信的可靠性，此处不适用printf方案，而是采用了自定义的通信协议，使用此工具需要你对CRC校验有一定的理解，能自行解读串口通信协议，如果完成了这部分协议的兼容，那么你将会发现此款串口示波器的强大之处

[!NOTE|style:callout]

当使能 协议使能 后该界面开始工作

当使能 发送使能 后会以固定频率发送按协议打包好的数据

在 协议使能 时不可以设置数据名称和单位，仅在 协议使能 未被按下时可以设定

点击 模块选择 下拉菜单的 增加模块 可以添加模块，此部分功能用于存储数据名称和单位，并将模块名称和单位保存到 ModulePath/ 路径的 .ini 文件中，如果需要删除模块则删除对应模块的 .ini 文件即可

[!NOTE|style:callout] 注意由于QT自带文本显示窗口加载大量数据后会造成软件卡顿，现解决方案为设定一个显示缓冲区，在有刷新数据阶段（即串口接收数据阶段），如果需要保持刷新状态（即实时显示接收得数据），则仅显示显示缓冲区的内容，你可以使用鼠标移动向上滚动条，停止数据刷新，同时当你向上移动滚动条到一定程度，便会开始加载所有数据，如果你想再次触发实时刷新数据状态，只需要将滚动条移动到最低端，并确保有数据接收。

[!important|style:callout] 由于保存数据为显示界面的数据，如果出于刷新状态，则无法保存所有数据，正确的做法是关闭串口后，将滚动条移动到最顶端，加载全部数据，然后保存窗口数据。

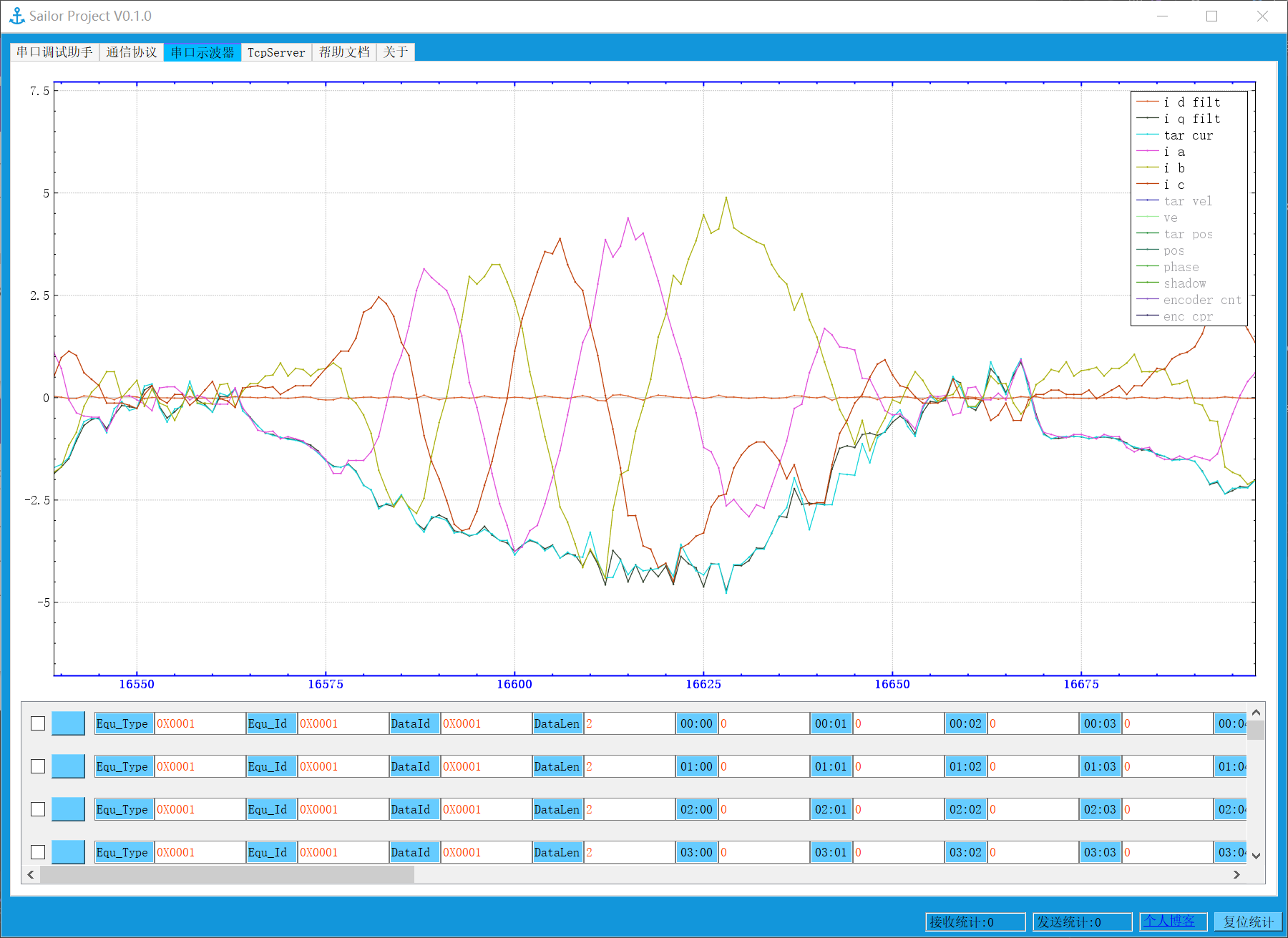

4.5. 波形显示界面操作说明

[!important|style:callout] 该界面仍基于 Seasky串口协议，因此需要使能 协议使能 ，如果需要设定16位寄存器值，还需要使能 发送使能

[!tip|style:callout]

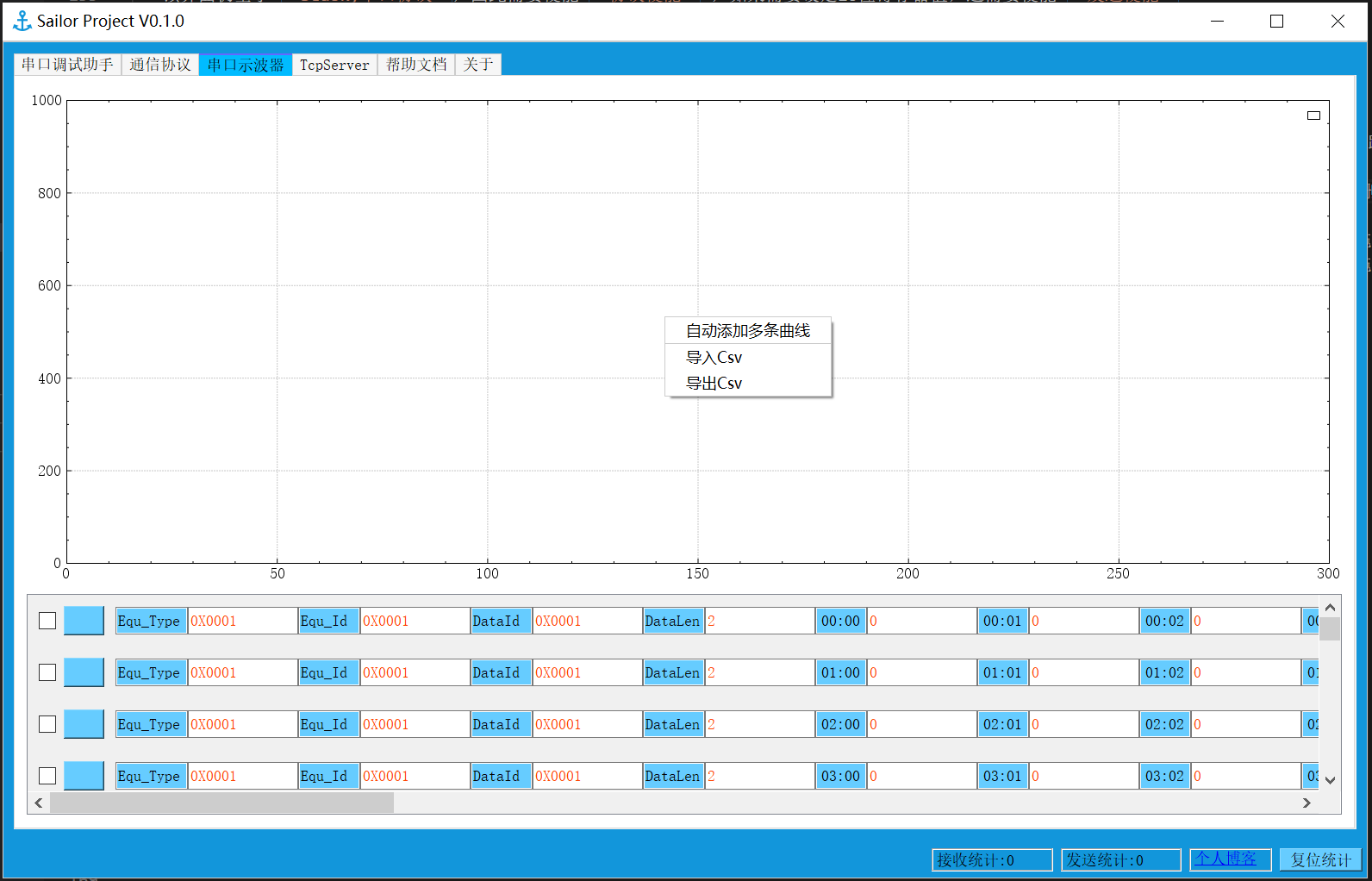

当鼠标移动到波形显示界面，并点击 鼠标右键 此时会弹出相应菜单，此时可以依次添加显示曲线，如果未添加对应曲线，就算有数据也不会显示。

在有曲线的状态下，鼠标右键 ，可以删除所有曲线或者隐藏所有曲线，同时也可以触发 AUTO 自动刷新Y轴坐标范围 ,实时刷新 自动追踪最新数据。

待添加完曲线后，可以看到曲线名称和曲线的线性以及颜色显示窗口，当鼠标移动到此窗口后，点击 鼠标右键 可以调整此界面显示位置。

当选中曲线后，移动鼠标，会有光标的自动追踪，将显示对应（x,y）坐标，如果超出曲线范围，则显示 0 ，在选中曲线时点击 鼠标右键 可以删除或者隐藏选中曲线。

鼠标双击 曲线名称 可以设定曲线名称,选中曲线后 鼠标右键 可以设定曲线颜色。

当处于 静态界面 时,如果移动鼠标选中 X轴 则鼠标滚轮转动只能调节 X轴 宽度，并只能拖动曲线在 X轴 上左右移动（鼠标左键 拖动）。

当处于 静态界面 时,如果移动鼠标选中 Y轴 则鼠标滚轮转动只能调节 Y轴 宽度，并只能拖动曲线在 Y轴 上左右移动（鼠标左键 拖动）。

快捷键: 当按下 Ctrl+Alt+X 时,则鼠标滚轮转动只能调节 X轴 宽度，并只能拖动曲线在 X轴 上左右移动（鼠标左键 拖动）。

快捷键: 当按下 Ctrl+Alt+V 时,则鼠标滚轮转动只能调节 Y轴 宽度，并只能拖动曲线在 Y轴 上左右移动（鼠标左键 拖动）。

新增了发送数据的编辑窗口，可以完整的编辑所有发送数据，可以用于待定指令。

[!tip|style:callout]

实时刷新 状态时，曲线会一直自动刷新 Y轴 并追踪最新数据，该状态可以向右拖动曲线退出

静态界面 状态时，曲线不会进行刷新，界面显示定时器关闭，此时可以通过 鼠标右键 进入 实时刷新 状态，或自动刷新Y轴坐标范围

X轴宽度只能手动调整

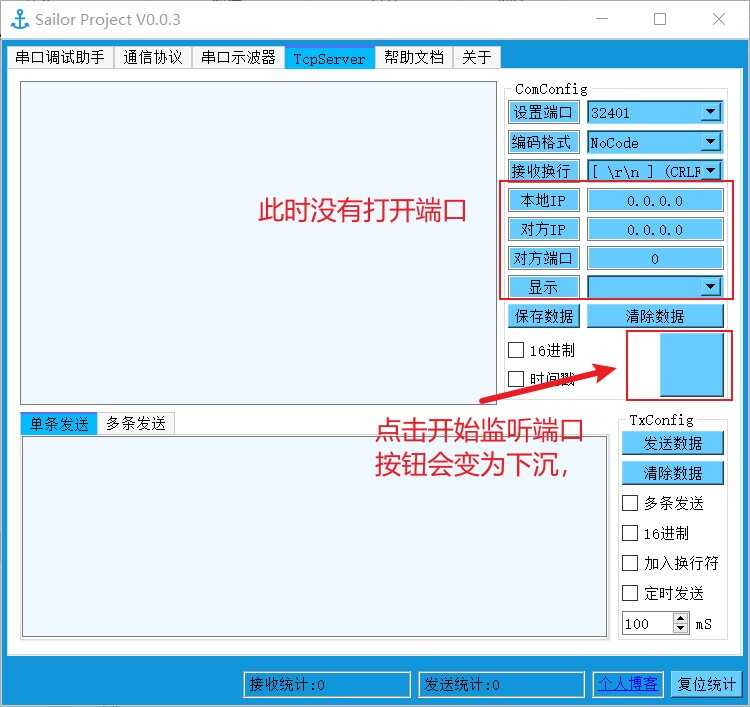

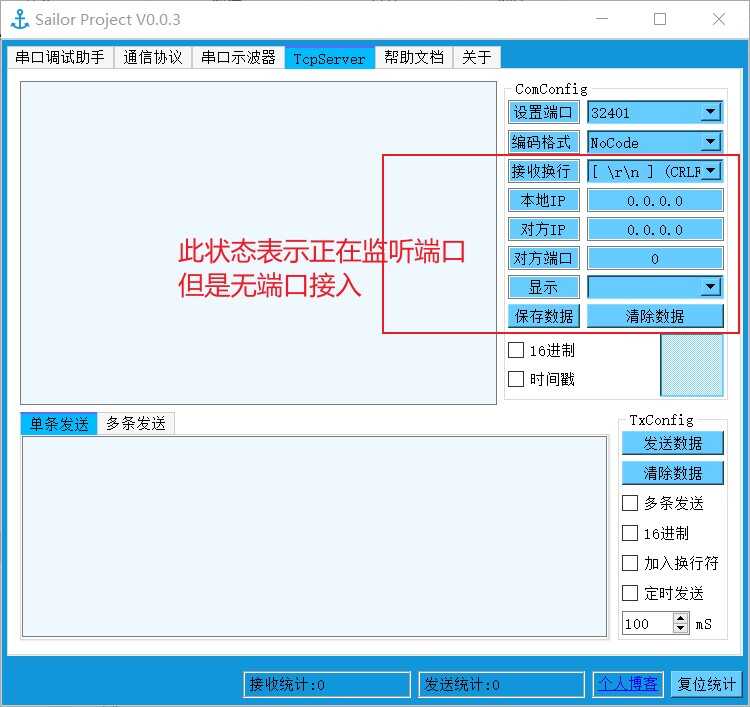

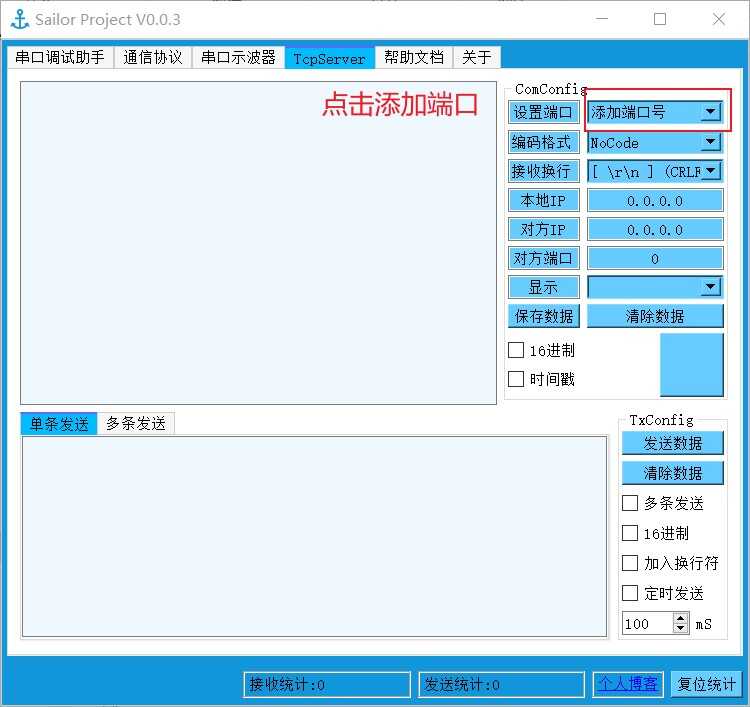

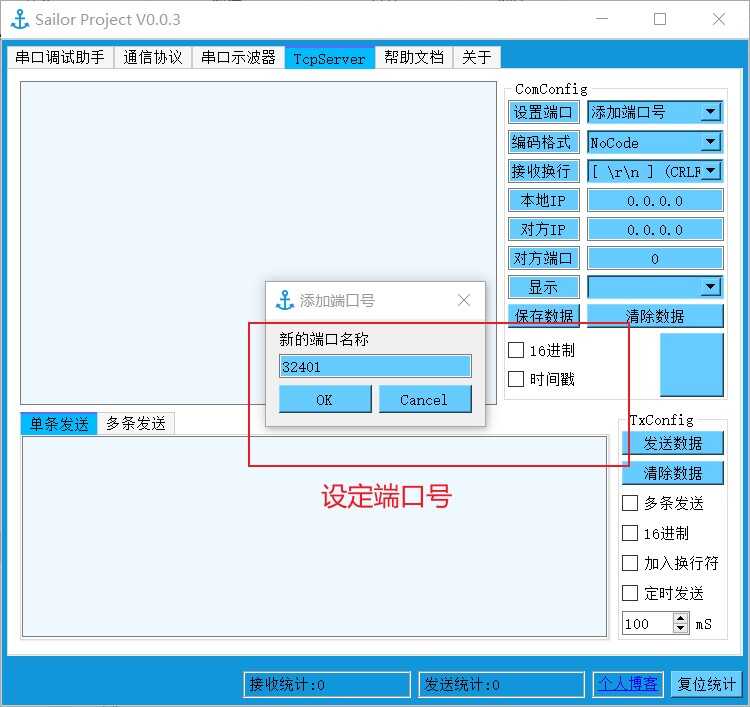

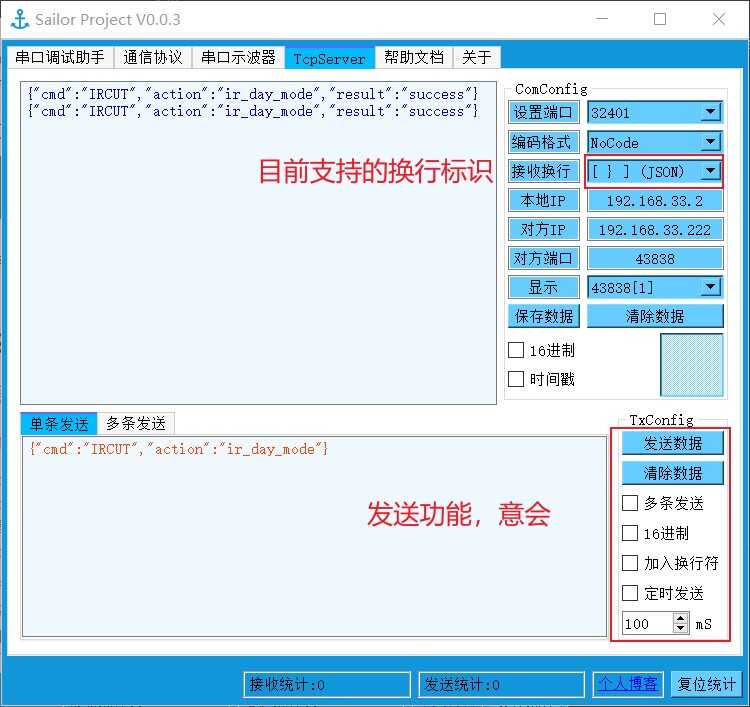

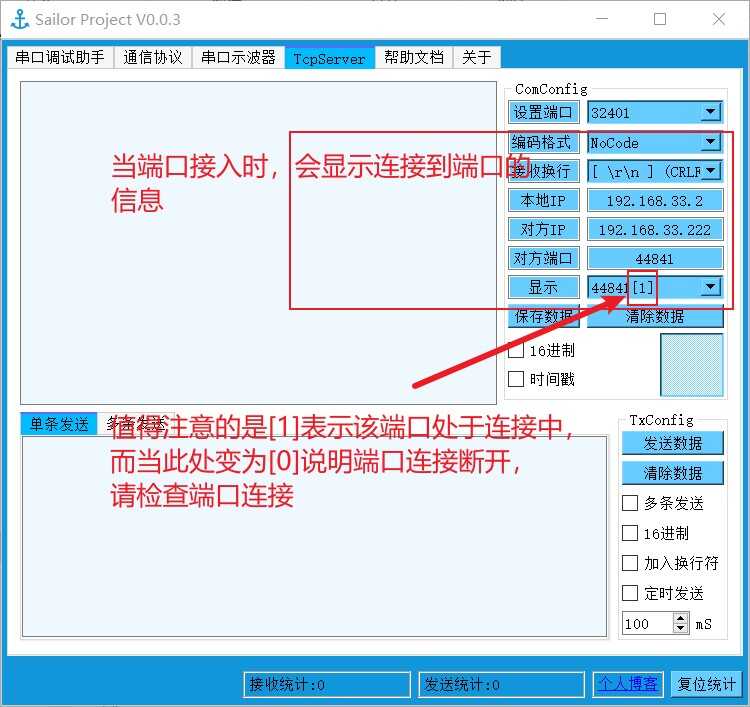

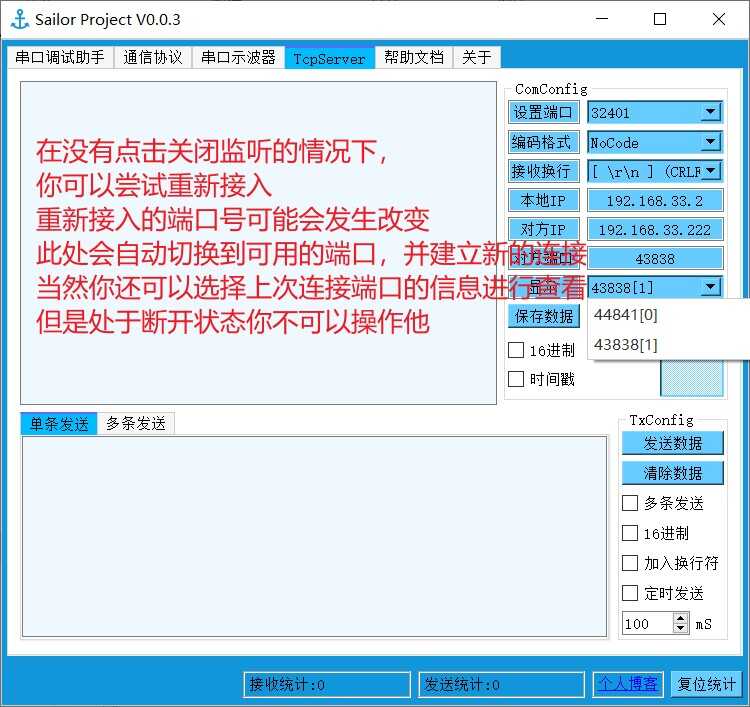

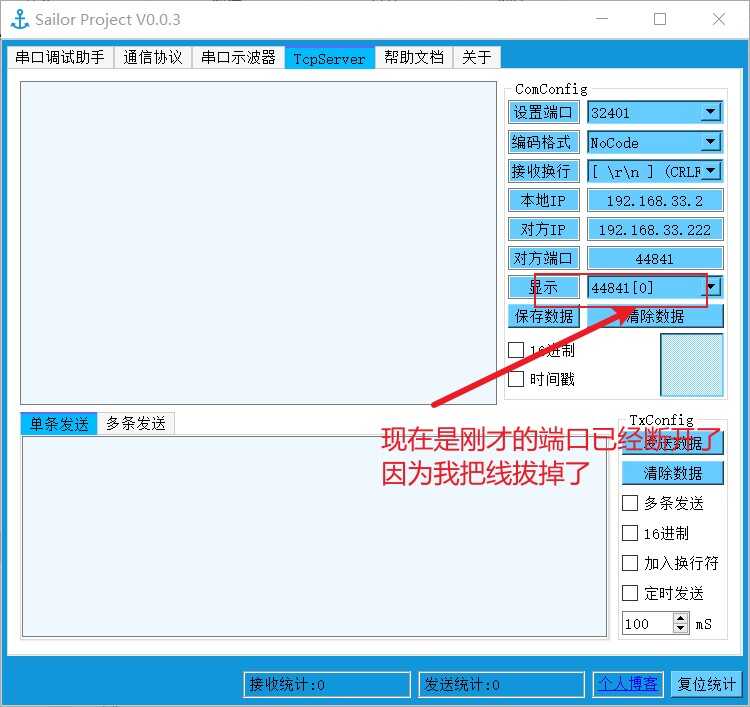

4.6. TCPServer界面

[!NOTE|style:callout]

支持保存接收的数据

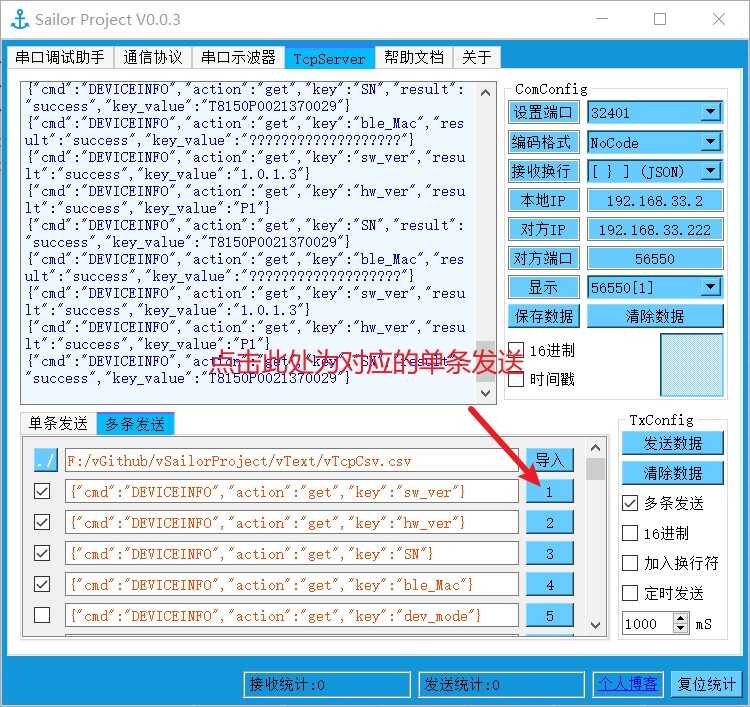

支持最大200条可编辑指令的设置，并用于多条发送

支持定时器发送

支持换行符替换时间戳功能

支持较多的中文编码格式

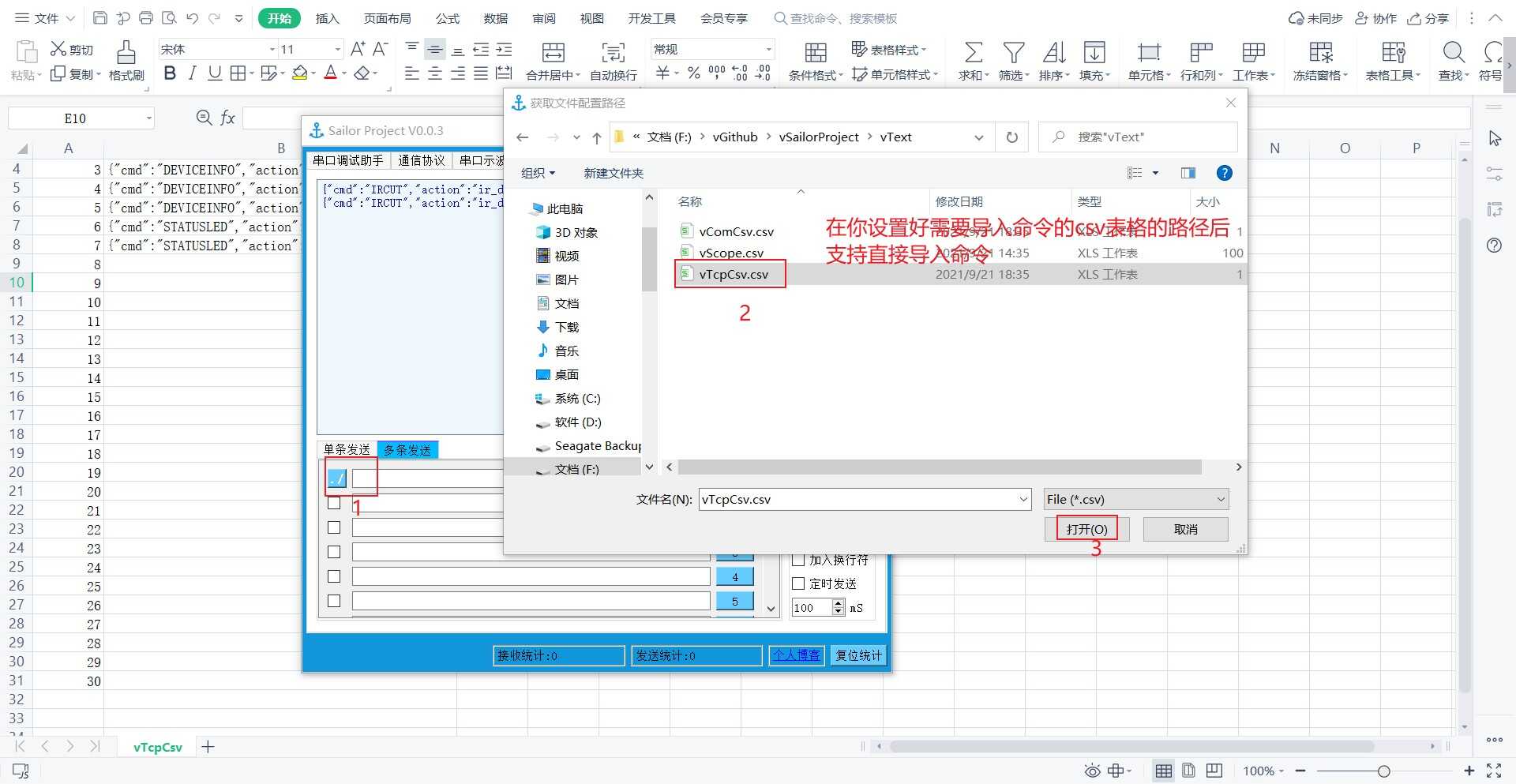

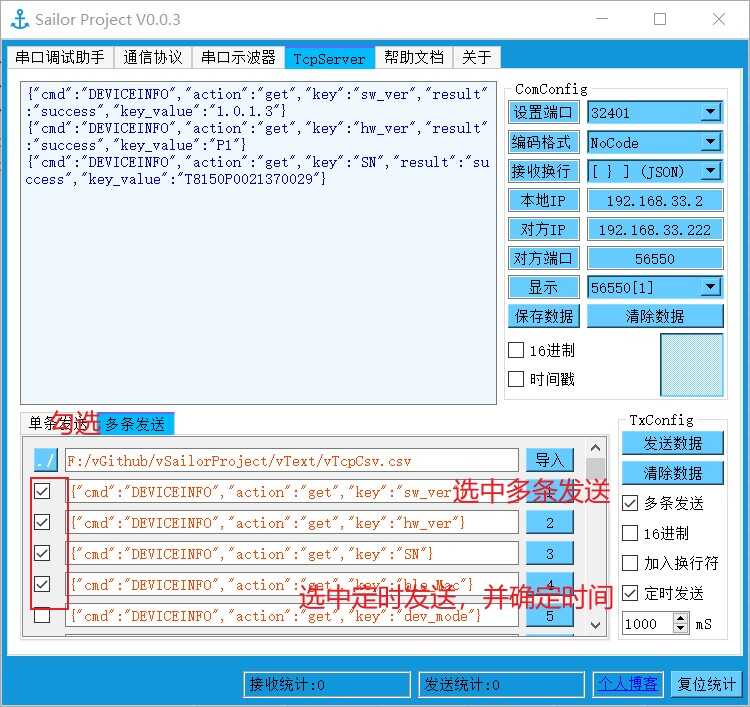

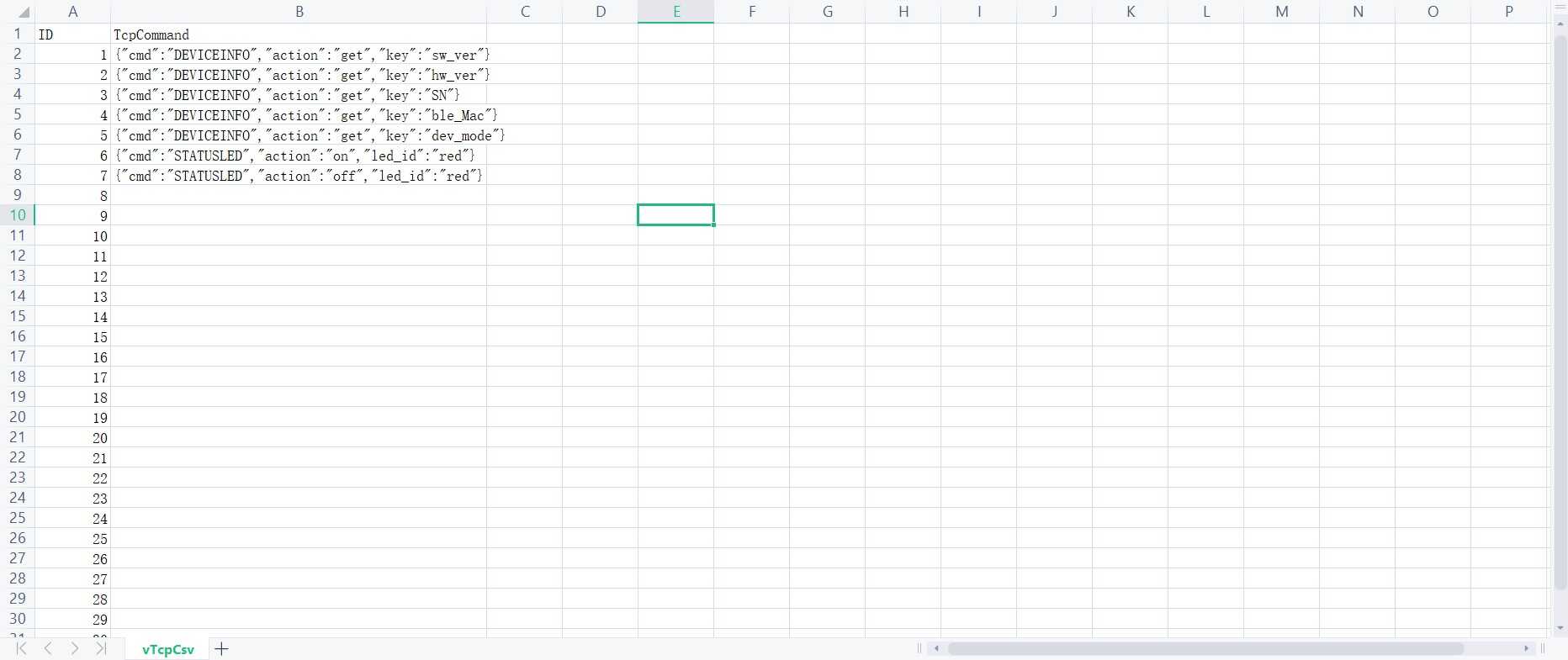

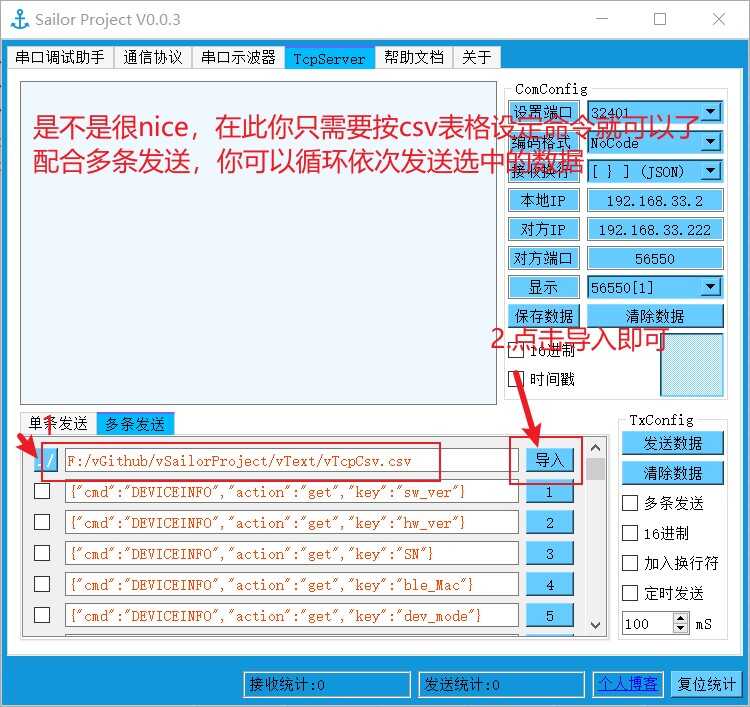

支持加载csv表格数据到200条可编辑指令

支持部分窗口配置的保存和重启恢复（前提是你不会删除配置文件）

...
